제어부 + 차단부(기본1회로)용32A, 40A, 50A배관SIZE선택
상세 정보를 확대해 보실 수 있습니다.
[ 가스 누설 차단기 세트 ]
기본 1회로용은 가스경보기를 한개만 제어부에 연결합니다
차단부의 배관 굵기만 맞는 것을 선택합니다
(설치방법) 주문시 가스종류및 배관굵기(배관지름)을 알아야 합니다 --- 배관 굵기를 확인하세요 |

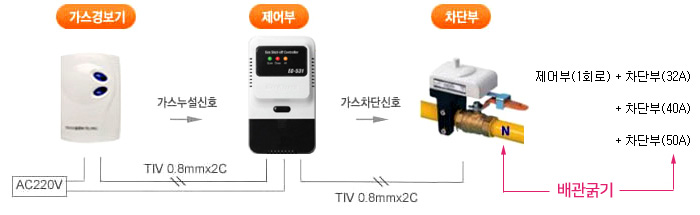

[ 기본 1회로 결선도 ]
- 설치방법설명서 제품속에 포함 (어느 누구나 쉽게 설치 할 수 있습니다 간단합니다) |

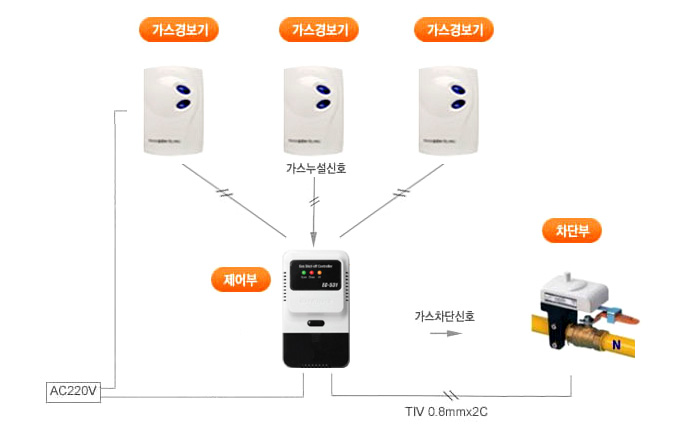

(참고사항) 다중회로란?
예를들어 3회로는 수신제어부 하나에 경보기를 3개 연결하여 사용하고자 할때 선택합니다
LPG용 / LNG용이 있으므로 바르게 선택하세요
도시가스는 LNG로 사용하시면 됩니다
부탄가스는 LPG용으로 사용하시면 됩니다

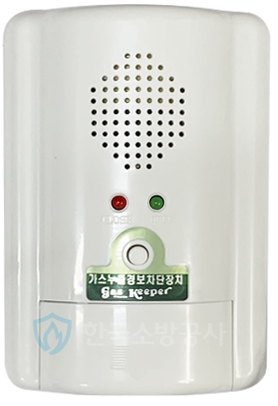

| (1) 수신제어부사양 | |
| 형 식 : 가정및 업소용 가스누출 자동차단장치 제 어 방 식 : 시간 제어방식 사 용 전 원 : AC 220V, 60Hz 출 력 전 압 : DC12V 수 신 방 식 : 전압기억방식 경 보 방 식 : BUZZER경보 소 비 전 력 : 평시0.5W, 개폐시2W 사용온습도 : -20C~+40C, 85%(RH) 연 결 배 선 : 검지부 - 2Wire 제어부 - 2Wire(AC Wire) 중 량 : 0.4kg 외 형 치 수 : 77X153X51(mm) |
|
| (2) 차단부사양 | |||
사용 배관 치수 : 15A, 20A, 25A
차 단 시 간 : 15초이내
0.5 ~0.75SqX2Wire |
| ||
| |||

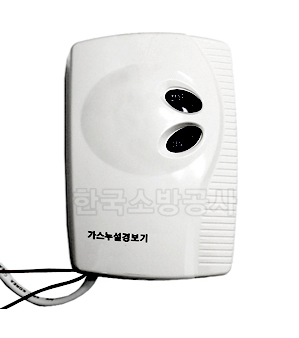

| (3) 감지부사양 | |
 | |
특징
- 감지소자의 안정된 동작을 위해 초기지연회로를 구성한 제품이다.
- 회로보호 및 오동작 예방을 위해 과열방지장치를 구성한 제품이다.
- 사용 장소의 전압변동에 대비하여 정전압회로를 구성한 제품이다.
- 제품사용 장소의 온도변화에 대해 온도보상회로를 구성한 제품이다.
(설치시 유의사항) 본세트는 가스배관을 건드리지 않아도 되므로 쉽게 본인이 설치할수 있습니다 1. 가스의 누출을 가장 빨리 감지할 수 있는 위치에 설치하십시요 |
