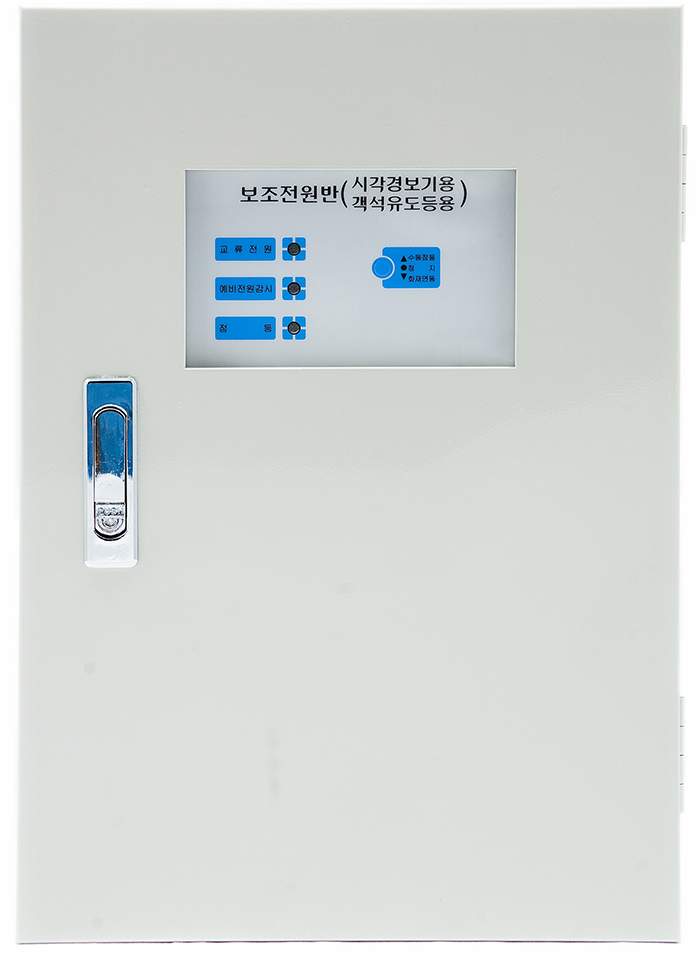

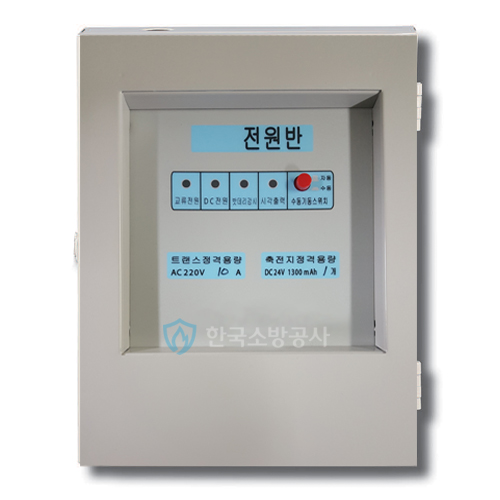

시각경보기 전원반

입력전원 AC 220V 60Hz

사이즈 : 400H X 280W X 120Dmm

수동기능 자동정지기능 내장

입력전압 : AC220V

출력전압 : DC24V

시각경보기, 객석유도등 ----- 양쪽다 사용 가능합니다.

예비전원 축전지 1300mA, 24V

비상전원반은 P형1급수신기의 보조역활을 하는 장치로 기존 P형1급수신기의 트랜스 및

비상축전지의 용량으로 감당할수 없는 시각경보기, 객석유도등의 전원을 보조합니다.

사용설명서

1. 표시상태

      A) 교류표시 : 표시등의 녹색램프가 점등되어 교류전원으로 동작하고 있음을 표시합니다.

      B) 축전지감시 : 내장된 축전지가 정상 상태일 경우에는 점등되지 않습니다.

                              내장된 축전지불량.충전불량, 축전지퓨즈단선, 축전지 연결 콘넥터 접촉불량일 경우

                              예비전원감시 적색램프가 점등됩니다.

2. 스위치동작 A) 점검시험스위치 : 축전지의 충전상태를 시험합니다.

                     B) 경보시험스위치 : 시각경보기의 연동동작을 수동동작 시험으로 합니다.

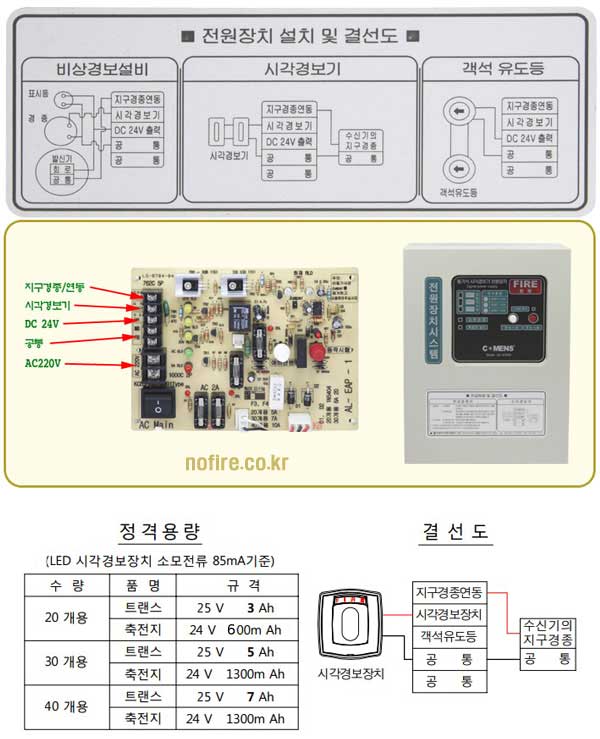

3. 정격용량(시각경보기기준) :

          3A - 20개 이하

          5A - 30개 이하

          7A - 40개 이하

                 상품의 내용은 성능 개선을 위해서 예고없이 변동될 수 있습니다.
