[자동식소화기]



<개요>
자동식소화기는 주방 화재용 소화기로서 가정주방의 렌지후드 및 상부공간에 설치되며
가스누설시 경보를 울림과 동시에 자동으로 가스공급을 차단하여 가스누설을 예방하며
화재 발생시에는 렌지후드 주변의 열을 감지하여 경보를 울림과 동시에 가스공급을 차단하며
소화 약제를 자동으로 방사시켜 화재를 소화하는 화재예방 안전시스템입니다.

냄비가 계속 가열되어	불이 일어 났을때	자동으로 불을 진압

<기능>
가스누설 감지기능
가스렌지·가스배관 연결구 등에서 가스가 누설되어
공기 중에 일정농도(LNG0.06~1.25%, LPG0.06~0.45%)이상 체류하면
경보를 울림과 동시에 자동으로 가스공급을 차단합니다.
렌지 과열감지 기능
렌지후드 주변열의 온도가 90℃이상 지속되면 예비화재 경보를
울림과 동시에 자동으로 가스공급을 차단합니다.
화재소화 기능
예비화재 경보 후 기름 또는 음식물이 자연 발화하여 렌지후드
주변열의 온도가 138℃이상 지속되면 경보음을 발하고
소화약재를 자동으로 방사시켜 화재를 소화 합니다.
가스차단장치
화재가 발생하면 가스를 차단하여 줍니다
가스차단장치는 기계식, 직결식, 전자식, 홈오토식이 있습니다.

<계통도>
  1)소화기   2)노즐부, 온도감지부   3)제어조작부   4)가스차단부    5)가스탐지부    6)통신수신부




<제품제원>  --- 아래는 여러 제조회사의 제품그림입니다

제어부 - 정 격 전 압 : DC 12V -소 비 전 력 : 2W -예 비 전 원 : 12V, 600㎃h(Ni-Cd) -사용온도범위 : -10℃~50℃ -중 량 : 440g

소화기 -공칭작동온도 : 138℃ -공칭방호면적 : 0.41㎡ -유효설치거리 : 0.6m -사용온도범위 : -10℃~50℃ -소 화 약 제 : 강화액 0.8ℓ(K2CO3) -약제방출방식 : 축압형 -중 량 : 1.5㎏

탐지부 -정 격 전 압 : DC 12V -대 상 가 스 : LNG, LPG -경 보 농 도 : LNG(0.06~1.25%) / LPG(0.06~0.45%) -검 지 방 식 : 접촉연소식 -사용온도범위 : -20℃~40℃ -중 량 : 90g

차단부 -규 격 : 20A -정 격 전 압 : DC 12V -차 단 방 식 : Geared Motor Limit Switch Drive -차 단 시 간 : 8sec 이내 -사용온도범위 : -30℃~75℃ -중 량 : 340g
기계식차단부	직결식차단부	전자식차단부



<특장점>
- 가스화재고장 등의 신호를 입력받아 ONECHIP MICRO PROCESSOR의 내부 PROGRAM에 의해
   각각의 상황을 연산 및 판독을 거쳐 기능을 수행하여 오동작에 대한 신뢰도를 한 차원 더 향상시킨
   제품입니다.

- LED램프에 의해 각 기능의 동작 및 점검 상태를 한눈에 확인 할 수 있는 라운드형의 네임 플레이트 입니다.

- 어느 주방이라도 자연스럽게 조화될 수 있는 클래식한 디자인으로 주방의 격조를 한층 높여 드립니다.

- 작은 공간에도 쏘옥 들어가는 슬림형 소화기는 자유로운 공간 활용과 설치장소에 대한부담을 덜어줍니다



<제품 설치시 주의사항>

- 본 제품은 정밀한 전자기기로 구성되어 있으므로 올바르게 시공하지 않으면
   제품의 기능에 영향을 줄 수 있습니다.
- 본 제품은 주방화재 및 가스누출 차단을 위한 주방용 자동식 소화기 입니다.


노즐 설치 및 감지부 설치

- 후드 중앙부에 분사노즐 설치 위치를 설정한 후 분사    노즐  과 감지부선이 인출될 수 있도록 16Φ 홀을    뚫어 주십시오. - 노즐과 감지부를 결합한 후 감지부선과 노즐나사부를    홀로   빼낸 후 너트로 움직이지 않게 고정시키십시오. - 동관을 노즐에 연결하십시오.

소화기 본체 설치

- 소화기 브라켓을 설치면에 견고히 고정시켜 주십시오.    (Φ4 X 151나사못) - 소화기 본체가 기울어지지 않도록 수직으로 소화기    걸이에 걸어 주십시오. - 소화기 본체와 분사노즐을 연결동관으로 연결하십시오.

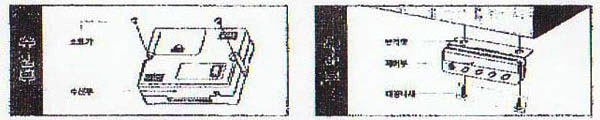

수신부 / 제어부 설치


- 수신부 : 수신부를 설치벽면에 나사 (4X12)로 고정시켜 주십시오.
- 제어부 : 주방용 기구 상부 하단에 설치할 경우에는 제어부 브라켓을 기구하단에 태광나사(4X12)로
                고정하십시오.

탐지부 설치

- 탐지부는 가스 종류에 따라 설치위치가 다르므로   사용가스의 종류를 확인한 후 설치하여 주십시오.  ●LPG, 도시가즈(중) :공기보다 무거운 가스이므로     바닥에서 30cm 이내에 설치하여 주십시오.  ●LNG, 도시가스(경): 공기보다 가벼운 가스이므로     천장에서 30cm 이내에 설치하여 주십시오. - 탐지부 브라켓을 설치면에 고정하여 주십시오, - 탐지부를 브라켓에 체결하십시오,

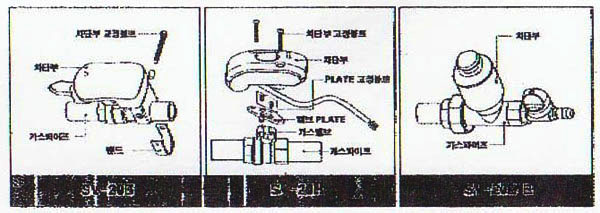

차단부 설치

- 핸들 작동식: 클램프를 가스배관에 끼워 차단부가 움직이지 않도록 고정하여 주십시오.
  ( 밸브 중심축과 차단부 중심축이 일치하도록 설치하여 주십시오.)
- 밸브직결식 : 배관공사시 밸브를 체결한 후 차단부를 밸브에 조립합니다.
- 전자밸브식 : 가스배관에 차단밸브를 가스가 누출하지 않도록 체결하십시오.

    (참고) 요즘 홈오토식 아파트라면 통신업체를 알려 주시면 설치시 도움이 됩니다
