[가스누설경보기]

LPG용 / LNG용이 있으므로 바르게 선택하세요
부탄가스는 LPG용으로 사용하시면 됩니다
도시가스는 LNG로 사용하시면 됩니다

방수형, 단독형, 확산식, 즉시경보형. 접촉연소식
사용전압 220V
정격전류 0.25A

본세트는 고객님께서 쉽게 설치할 수 있습니다. (전기플러그에 꼽기만 하면됩니다)

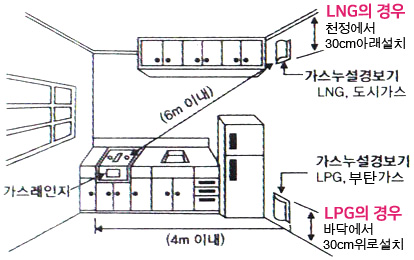

설치시 유의사항
1. 가스의 누출을 가장 빨리 감지할 수 있는 위치에 설치하십시요
2. LPG가스는 공기보다 무거우므로 감지부를 바닥에서 30cm높이에 설치하고
3. LNG가스는 공기보다 가벼우므로 감지부를 천정에서 30cm아래에 설치하십시요


4. 제품하단의 (적색), (흑색)의 배선은 차단장치와 연결하여 사용하시고

   경보기만 독립적으로 사용시에는 (잘라버리시거)나 그대로 놓아 두셔도 무방합니다

형 식 : AC 220V, 단독형, 방수형, 확산식, 접촉연소식,즉시경보형
대상가스 : LPG 전용
사용전원 : AC220V, 60Hz
측정범위 : 0~100 % LEL
경보설정 : 20% LEL
경보농도 : LPG(0.06~0.45%) / LNG(0.06~1.25%)
경보방식 : 부저음-자동복귀식,점멸음 / 경보LED-황색 점멸
외부출력 : DC 약8V [적색(+), 흑색(-)]
작동표시 : 전원등(녹색 점등) / 누설등(황색 점멸)
소비전력 : 정상시(2W) / 경보시(2.1W)
안전장치 : 정전압 회로 내장
경보음량 : 70 dB 이상
휴즈용량 : 0.3A(300mA)
사용면적 : 5평(17㎡)
검지농도 : 폭발하한 농도의 (1/4)이하-LEL 기준
사용온습도 : -20℃~ +40℃ / 85% 이하
용 도 : 아파트, 오피스텔, 다세대 주택, 콘도의 주방 및 보일러실
중 량 : 0.3 Kg

특징
- 감지소자의 안정된 동작을 위해 초기지연회로를 구성한 제품이다.
- 회로보호 및 오동작 예방을 위해 과열방지장치를 구성한 제품이다.
- 사용 장소의 전압변동에 대비하여 정전압회로를 구성한 제품이다.
- 제품사용 장소의 온도변화에 대해 온도보상회로를 구성한 제품이다.

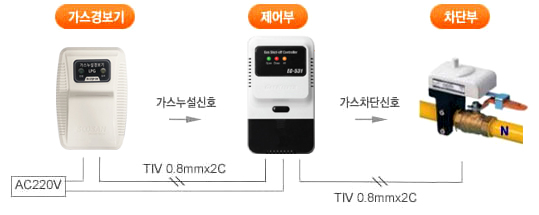

결선도

                    차단기가 필요 없으시면 (경보기)만 구입하셔도 됩니다 (이경우 220V에만 연결)
