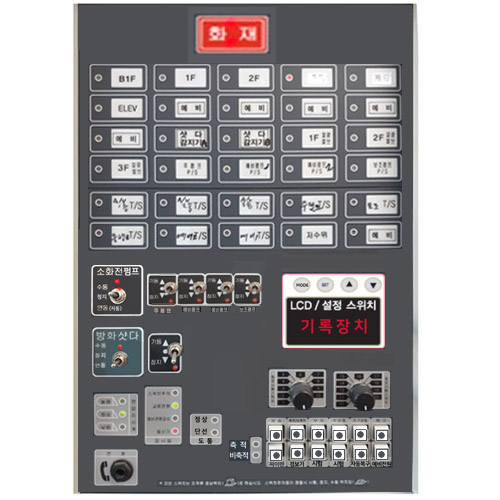

#수신기의 회로도통시험 방법

    (주)  수신기에서  (감지기 사이)의 회로가 단선 ?榮쩝 /  (각종기기)등의 접속상황이 정상인지 확인합니다.

   1) 회로도통시험을해서 회로가 정상인지 아래와 같이 확인해야 합니다

   2) 회로도통시험을 하려면 회로도통시험스위치를 누른후 각 경계구역별로 회로선택 스위치를 돌려

       정상, 단선표시등 또는 전압계를 확인하여 선로가 정상인지 확인하여야 합니다.

   3) 전압계의 지침은 정상인경우 녹색범위,  단선인 경우 "0"에 위치합니다.

   4) 회로도통시험이 끝나면 회로 선택스위치를 정상위치 또는 "0"의 위치에 돌려놓고

      회로도통시험스위치를 다시한번 눌러 복구시켜야 합니다


#수신기의 예비전원 점검방법
   1) 먼저 교류전원등이 점등상태인지, 예비전원감시등이 소등상태인지 확인하여야 합니다

   2) 만일 예비전원감시등이 점등되어 있다면 현재 충전이 안되고 있다는 표시입니다

   3) 예비전원감시 표시등이 점멸되고지 않다면  예비전원 시험스위치를 눌러 교류전원을 차단하고,

   4) 예비전원을 통해 직류24볼트가 공급되고 있는지 다시한번 확인합니다

   5) 전압이 20볼트 이하인 경우는 예비전원의 수명이 다 되었거나 충전장치에 이상이 있는 경우이므로

       평소 예비전원의 상태를 꼼꼼히 점검해 두는것이 중요합니다.

   1) 감지기는 (열감지기)와 (연기감지기)가 있습니다

        감지기LED는 감지기가 작동하면 점등되고, 수신기에서 복구버튼을 누르면 LED가 소등이 됩니다

   2) 열감지기의 경우 열감지기시험기를 이용하여 동작시험을 실시합니다

   3) 연기감지기의 경우 연기감지기시험기 또는 연기스프레이를 이용하여 점검합니다

   4) 각각의 방법으로 감지기를 작동시켰을때 감지기LED가 점등될 경우 정상입니다

   5) 또한 수신기의 화재표시등, 지구표시등 점등및 경종이 확인되는지 확인합니다

   6) 감지기LED가 점등되지 않을 경우 - 감지기 회로의 전압을 측정해야합니다 회로전압을 측정했을때

      19.2V이상인경우 해당감지기 자체가 불량,  회로전압이 0 V로 나타날 경우는 단선상태로 회로 보수가 필요합니다

   7) 감지기가 불량인경우 교체후에는 동작시험을 다시 실시하여 LED점등여부및 수신기를 다시확인해야 합니다

# 자동화재설비의 모든 점검이 끝나면

   점검전 연동정지상태로 바꿔두었던  수신기의 연동스위치를 연동위치로 놓아  정상상태로 유지해야합니다
