스프링클러헤드

     가) 구조

      (1) 후레임(Frame)

      스프링클러헤드의 나사부분과 디플렉타를 연결하는 이음쇠 부분

      (2) 디플렉타(Deflector)

      스프링클러헤드의 방수구에서 유출되는 물을 세분시키는 작용을 하는 것을 말한다.

      (3) 감열체

      정상상태에서는 방수구를 막고 있으나 열에의하여 일정한 온도에 도달하면 스스로 파괴, 용해되어 헤드로부터 이탈됨으로써 방수구가 열려 스프링클러헤드가 작동되도록 하는 부분

                                   (그림 1) 헤드의 구조

 나) 분류

      (1) 감열부의 유무에 따른 분류

       ◦ 폐쇄형(Closed Type)

       정상상태에서 방수구를 막고 있는 감열체(Fusible Link, 혹은 Glass Bulb)가 일정온도에서 자동적으로 파괴, 용해 또는 이탈됨으로써 분사구가 열려지는 스프링클러 헤드

       ◦ 개방형(Open Type)

       감열체(Fusible Link, 혹은 Glass Bulb)가 없이 방수구가 열려져 있는 스프링클러 헤드

<폐쇄형>                    <개방형>

                                  (그림 2) 감열부에 의한 분류

     다) 부착방식에 의한 분류

      ◦ 상향형 : 배관상부에 부착하는 것으로 천정이 콘크리트스라브등으로 마감되어 반자가 없는 곳에 설치하는데 반사판은 40㎜이상이며 분사패턴이 가장 좋은 것으로 반사판의 형태가 니플쪽을 향하여 구부러져 있다.

      ◦ 하향형 : 배관아래에 부착하는 것으로 천정 반자가 있는 곳에 주로 사용하며 반사판은 36㎜로 분사패턴이 상향형보다는 떨어지나 반자의 수손을 적게하며 반구형의 패턴으로 분사되는 장점이 있다.

      ◦ 측벽형 : 옥내의 한쪽벽 상단부에 취부하여 사용하는 것으로 한쪽만으로 살수가 이루어지며 주로 기계식 주차설비의 2단 주차 하단부에 많이 설치된다.

                    (그림 3) 하향형헤드                 (그림 4) 상향형헤드

                               (그림 5) 원형헤드                  (그림 6) 측벽형헤드

     라) 감열부의 구조 및 재질에 의한 분류

     마) 헤드의 선정

     설치장소의 평상시 최고주위온도에 따라 <표-11>에 의한 표시온도의 것으로 선정하여 설치하여야 한다.

<표-1> 폐쇄형 헤드의 표시온도

Ta = 0.9Tm - 27.3       여기서. Ta = 최고주위온도              Tm = 표시온도

      ※ 헤드의 표시온도가 75℃미만인 경우 최고주위온도는 식에 관계없이 39℃           로 한다.

      ◎ 헤드의 온도표시

         헤드는 표시온도의 구분에 따라 <표-12>의 색으로 표시된다.

<표-2> 페쇄형헤드의 표시온도에 따른 색표시

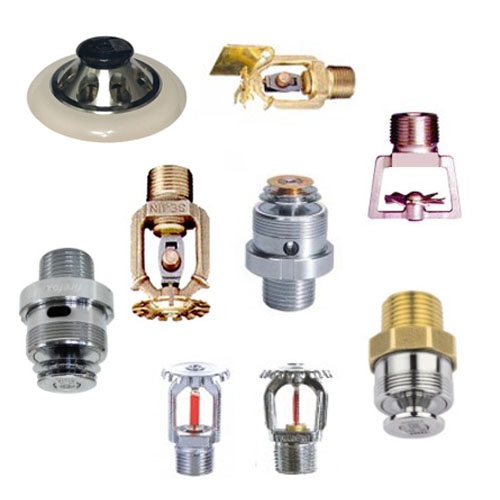

      (4) 소방용 기계․기구 등의 검정기술에 의한 고시된 스프링클러헤드

        ◇ 화재조기 진압형 스프링클러헤드<ESFR(Early Suppression Fast      Response) Sprinker Head> : 화재를 초기에 진압할 수 있도록 정해진 면적에 충분한 물을 방사할 수 있는 빠른 작동능력의 스프링클러헤드

        ◇ 건식 스프링클러헤드(Dry Type Sprinker Head) : 물과 오리피스가 배  관에 의해 분리되어 동파를 방지할 수 있는 스프링클러헤드

        ◇ 플러쉬 스프링클러헤드(Flush Sprinker Head) : 부착나사를 포함한 몸체의 일부나 전부가 천정면 위에 설치되어 있는 스프링클러헤드

        ◇ 리세스드 스프링클러헤드(Recessed Sprinker Head) : 부착나사 이외의 몸체 일부나 전부가 보호집안에 설치되어 있는 스프링클러헤드

        ◇ 컨실드 스프링클러헤드(Concealed Sprinker Head) : 리세스드스프링클러헤드에 덮개가 부착된 스프링클러헤드

        ◇ 후로우 콘트롤 스프링클러헤드(Flow Control Sprinker Head, On/Off 스프링클러헤드) : 스프링클러헤드의 주위 온도변화에 따라 헤드의 개방을 조절할 수 있는 스프링클러헤드
